Heizkurve / Heizkennlinie
Die Heizkennlinie sorgt für eine "ideale" Anpassung der Vorlauftemperatur an den Wärmebedarf.
Grundlage hierfür ist die Außentemperatur. Mit absinkender Außentemperatur steigt die Vorlauftemperatur bezüglich der eingestellten Heizkennlinie.
Somit geht dieses regelungstechnisches Spiel nur mit einer witterungsgeführten Heizungsregelung die laut EnEV bei Neuanlagen vorgeschrieben ist. Diese Einstellmöglichkeit trägt nicht nur ihren Beitrag zur thermischen Behaglichkeit bei, sondern schont auch den Geldbeutel.
Anlagen ohne witterungsgeführten Reglung verballern regelrecht teure Heizenergie da diese, egal ob Winter oder Sommer, nur eine fest eingestellte Temperatur auf Abruf bereithalten und diese erst bei Öffnen der Heizungsventile auf die Reise zu den Heizkörpern zur Wärmeabgabe schicken.
Richtig energieaufwendig ist es wenn die Reglung so alt ist das sie noch nicht einmal über eine Nachtabsenkung verfügt, dann wird selbst nachts die eingestellte Temperatur gehalten obwohl sie nicht benötigt wird. Da sollte man sich die Frage stellen was teurer ist: Die Modernisierung der Heizungsanlage oder das weitere unnötige Verschwenden von Brennstoffen....

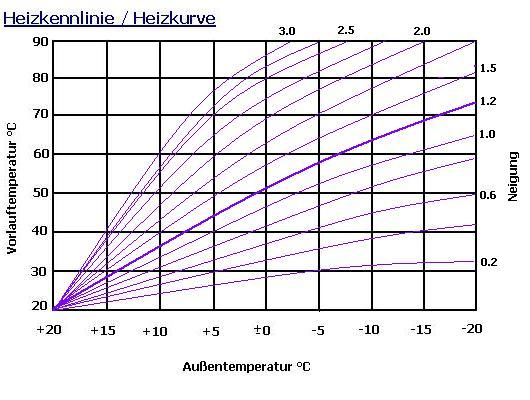

Wie sieht die Kennlinientabelle aus:
Wie gehe ich mit dieser Tabelle um?
Beispiel
Nehmen wir eine Außentemperatur von -10°C an und beziehen diese auf die Heizkennlinie 1.2. Somit ergibt sich eine Vorlauftemperatur des Heizsystems von ca. 63°C.
Anlagen mit Fußbodenheizung werden mit einer Heizkennlinie von ca. 0.2 - 0.8 gefahren, da die Vorlauftemperatur begrenzt wird; höhere Temperaturen schaden dem Bodenbelag und dem Estrich.
Wie sieht das ganze in Bezug auf die Raumtemperatur aus?
Wird die Raum-Solltemperatur um 2°C angehoben wird die Heizkennlinie entlang einer schrägen Linie verschoben. Dadurch wird die Vorlauftemperatur um etwa 6 Kelvin erhöht (Merke: ein Kelvin entspricht einem Grad Celsius).
Richtige Einstellung und Vorgehensweise
❚
❚
Raumtemperatur hauptsächlich an kalten Tagen zu niedrig: Neigung erhöhen❚
Raumtemperatur in der Übergangszeit zu niedrig, an kalten Tagen ok: Niveau erhöhen, Neigung senken❚
Raumtemperatur in der Übergangszeit zu hoch, an kalten Tagen ok: Niveau senken, Neigung erhöhen.|
Neigung
|
Niveau
|
Weitere Erklärungen zur Heizkurve
Durch viele Nachfragen zu Begriffen und Vorgehensweisen zur Einstellung der Heizkurve, hier nun weiter tiefergehende Erläuterungen
Begriffserklärung Fußpunkt
Unter dem Fußpunkt versteht man den Anfangspunkt der Heizkurve, dieser kann bei verschiedenen Reglungen unterschiedlicher Hersteller verändert werden; nach Wunsch angehoben oder abgesenkt werden.
Niveau und Parallelverschiebung
Zwei Begriffe die sich jedoch beide auf die gleiche Einstellung beziehen; alte und neue Bezeichnung
Gleich ist dies mit der Neigung und Steilheit, diese beziehen sich ebenfalls auf die eine und die selbe Einstellmöglichkeit.
Vorgehensweise in der Übergangszeit zum Winter
Wurde eine bestimmte Neigung der Heizkurve festgelegt, so kann dies gerade in der Winter-Übergangszeit zu einem Wärme- Energiemangel führen. Abhilfe schafft hier die Parallelverschiebung indem eine Korrektur nach oben erfolgt. Somit wird verhindert das Räume mit zu wenig Energie versorgt werden und die Raumtemperatur zu niedrig ist. Gleichzeitig muss eine Änderung der Heizkurve erfolgen, es muss eine flachere Kurve gewählt werden.
Zu viel Energieaufwendung
Im Normalfall wird eine überhöhte Energielieferung durch den Wärmeerzeuger nicht wahrgenommen, da die am Heizkörper vorhandenen Thermostatventile bei erreichen der Raumtemperatur abriegeln. Um die Anlagenparameter zu optimieren muss in diesem Fall genau anders herum vorgegangen/eingestellt werden wie in der Übergangzeit zum Winter. D.h. die Parallelverschiebung hat nach unten zu erfolgen und eine steilere Heizkurve ist zu wählen.
---------
Um jedoch die gewünschte Raum- Wohlfühltemperatur und somit die “Thermisch Behaglichkeit” zu erreichen bedarf es der Beachtung einiger wichtiger Faktoren
Jeder Mensch hat eine andere Empfindung bezüglich der Raumtemperatur mit der er sich wohl fühlt, somit kann eine auf “Norm” eingestellte Anlage für den einen behaglich, für den nächsten zu warm und einen anderen wiederum zu kühl sein.
Energiesparen steht bei den heuten Energiepreisen an oberste Stelle, jedoch wird dieses durch viele falsche Einstellungen oder durch das einfache Nichtwissen nicht erreicht bzw. umgesetzt.
Was nutzt eine passende Anlage wenn sie nicht richtig eingestellt, optimiert ist?
Um jede Heizfläche mit genügend Energie zu versorgen genügt es nicht den Wärmeerzeuger aufzustellen und einzuschalten.
Viel zu häufig tauchen nach der Inbetriebnahme Probleme auf. Einige Räume werden brüllend warm und andere erreichen einfach keine vernünftige Raumtemperatur. Da wurde wohl kein Wert auf einen hydraulischen Abgleich gelegt. Dieser ist gleichzeitig mit der Rohrnetzberechnung das “A” und “O“ um eine optimale Anlagenfunktion zu gewährleisten. Egal ob Fußbodenheizung oder Heizkörper, der hydraulische Abgleich ist unumgänglich, da reicht es nicht immer die Umwälzpumpe eine Stufe höher zu stellen; vor allem muss dies noch lange nicht den gewünschten Effekt erzielen und mal ganz davon abgesehen das die Pumpe mehr Energie benötigt und somit Mehrkosten verursacht.
Ab einer Anlagenleistung von mehr als 25 KW, ist der Einbau einer elektronischen Pumpe (automatische Drehzahlanpassung nach Anforderung) nach der EnEV vorgeschrieben. Durch ihre Leistungsanpassung sind sie energiesparend. Der Einbau ist empfehlenswert, auch für Anlagen < 25 KW, es muss nur ermittelt werden ob sich diese Mehrinvestition bezahlt macht; dabei hilft der Heizungsbauer des Vertrauens gerne weiter.
Fakt ist, die Anlage muss vom Fachmann richtig und im Sinne der Energieeinsparung eingestellt sein, damit sie letztendlich vom Kunden auf seine Bedürfnisse abgestimmt werden kann. Ob der Kunde dann jedoch genauso energiebewusst mit den Anlagenkomponenten- und Parametern umgeht ist fraglich...
