Berechnung:

Summen-und Spitzendurchfluss und Leitungsdimensionierung

Mit diesem Beispiel soll verdeutlicht werden wie der Summen und Spitzendurchfluss ermittelt wird und anschließend Leitungen dimensioniert werden.
Vorraussetzung ist jedoch das man im Besitz von technischen Unterlagen (TRWI DIN 1988) ist um diese Berechnungen nachvollziehen zu können. Die Berechnungen und Beispiele sind für Fachleute gedacht und nicht für Laien.

Vorgehensweise:


• Bestimmung der Objekte und deren Summendurchfluss ? TW und TWW getrennt (vereinfacht die später folgende Dimensionierung)

• Bestimmung des Spitzendurchflusses

• Auswahl des Wasserzähler und Filter

• Bestimmung des Druckverlustes von Wasserzähler und Filter

• Festlegung der Druckverluste und des ungünstigen Strangs
  Leitungsdimensionierung

Anzahl der Stränge: 2 Stück (1 x TW und 1 x TWW)
Bestimmung des Summendurchfluß

Summendurchfluss:

Trinkwasser kalt (TW)	1,24
Trinkwasser warm (TWW)	0,58
	= 1,82

Gesamtspitzendurchfluss aus  (nach DIN 1988 Teil 3, Tabelle 12): 0,8 l/s

Auswahl Wasserzähler bezüglich Gesamtspitzendurchfluss:

= 0,8 x 3600 = 2880 l/h = 2,88 m³/h

Auswahl: G 3/4" B mit Qmax 3,0 m³/h -> Gleiche Größe für Wasserfilter

Berechnung Druckverlust für Wasserzähler und Filter:

Druckverlust der einzelnen Stränge

Nr.	Bezeichnung	Zeichen	Einheit	Strang TW	Strang TWW
1	MIndestversorgungsdruck oder Druck hinter Druckminderer bzw. Druckerhöhungsanlage	pmin v	mbar	4000	4000
2	Druckverlust aus geodätischen Höhenunterschied		mbar	670	670
3
	a.) Wasserzähler		mbar	921,11	921,11
	b.) Wasserfilter		mbar	184,32	184,32
	c.) Enthärtungsanlage
	d.) Dosieranlage
	e.) GruppenTrinkwassererwärmer
	f.) weitere Apparate
4	Mindestfliessdruck	pmin Fl	mbar	1000	1000
5	Druckverlust der Stockwerks- und Einzelzuleitungen		mbar	304	176
6	Summe Druckverluste aus Nr.2 bis Nr.5		mbar	3079,43	2951,43
7	Verfügbar für Druckverlust aus Rohrreibung und Einzelwiderständen, Wert 1 minus Wert aus Nr.6		mbar	920,57	1048,57
8	Geschätzter Anteil für Einzelwiderstände bei 40 %		mbar	368,23	419,43
9	Verfügbar für Druckverlust aus Rohrreibung Wert aus Nr.7 minus Wert aus Nr.8		mbar	552,34	629,14
10	Leitungslänge	l ges	m	5,20	6,50
11	Verfügbares Rohrreibungsdruckgefälle Wert aus Nr.9 geteilt durch Wert aus Nr.10	R verl	mbar/m	106,22	96,79

Zu Nr 5:
TW-> 10m - 5,20m = 4,80m * 20 = 96
-> 400 - 96 = 304 mbar (Vergleich Tabelle 6, Teil 3) somit ergibt sich: Stockwerksleitung DN 20, Einzelzuleitungen DN 15

TWW -> 10 - 5,20m = 4,80m * 5 = 24
-> 200 - 24 = 176 mbar (Vergleich Tabelle 6, Teil 3) somit ergibt sich: Stockwerksleitung DN 20, Einzelzuleitungen DN 15

Diese Berechnung ist nur ein Beispiel. Je nach angenommen Werten können die Rohrdimensionen unterschiedlich ausfallen. So können für Stockwerks- und Einzelzuleitungen auch andere Dimensionen ausgewählt werden.

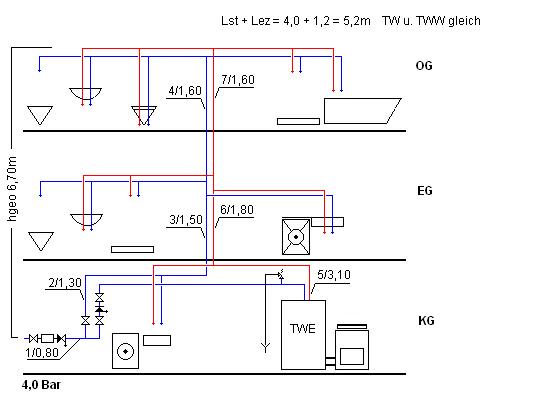

So sieht die Dimensionierung für TS 1 - TS 7 aus:
Rohrwerkstoff CU-Rohr DIN 1786 und einer Fliessgeschwindigkeit von max. v = 2,0 m/s
Tabelle 21:

TS	l m	l/s	l/s	DN	v m/s	R mbar/m	l x R mbar	TW/TWW
1	0,8	2,88	0,8	25 (CU 28x1,5)	1,6	12,4	9,92	TW
2	1,30	1,24	0,65	25 (CU 28x1,5)	1,3	8,6	11,18	TW
3	1,50	1,17	0,60	20 ( CU 22x1,5)	1,9	21,7	32,55	TW
4	1,60	0,35	0,30	15 (CU 18x1)	1,5	18,5	29,6	TW
5	3,10	0,58	0,40	20 ( CU 22x1,5)	1,3	10,6	32,86	TWW
6	1,80	0,51	0,40	20 ( CU 22x1,5)	1,3	10,6	19,08	TWW
7	1,60	0,22	0,25	15 (CU 18x1)	1,2	13,5	21,6	TWW

Beispiel (nur für TS 1) zu gleicher Berechnung jedoch Dauerverbraucher einbezogen:

Annahme (Tab. 11) das Auslaufventil DN 15 mit Luftsprudler (= 0,3 l/s) als Dauerverbraucher, ergibt sich:

 => 2,88 entspricht von 0,8 + Dauerverbr. 0,3 = ? 1,10 l/s

Auswirkung:
In diesem Fall muß die TS 1 um eine Dimension vergrößert werden, da die Fliessgeschwindigkeit von 2,0 m/s überschritten wird (wenn in diesem Beispiel auch nur minimal da Fliessgeschw. 2,2 m/s bei DN 25).
Ergebnis: TS 1

TS	l m	l/s	l/s	DN	v m/s	R mbar/m	l x R mbar
1	0,8	2,88	1,10 (+Dauervb.)	32 (CU 35x1,5)	1,5	7,8	6,24
