Elektrische Schutzbereiche

Purer prickelnder Bade- Duschspaß...

Wasser in Verbindung mit Elektrizität kann böse Folgen haben.

Nicht ohne Grund gibt es eine bestimmte Vorschrift DIN VDE 0100-701 für Sanitärräume die in 3 Schutzbereiche eingeteilt ist.

Der Schutzbereich 0 stellt die höchste Anforderung. Dieser bezieht sich auf den Innenbereich von Bade- und Duschwannen. Bezugnehmend auf die tödliche Gefahr die von Elektrogeräten ausgeht wenn sie in die mit Wasser gefüllte Wanne reinfallen.

Auf eine Höhe von 2,25m sind die Schutzbereiche 1 und 2 festgelegt.

Schutzbereich 1:

Dieser liegt unmittelbar ober- und unterhalb von Bade- und Duschwannen. Und er bezieht sich auf einen Abstand von 1,20m von einer fest installierten Wasseraustrittsstelle z.B. Brausekopf der an der Wand oder Decke montiert ist; bei flachen oder ebenerdigen Duschwannen.

Schutzbereich 2:

Er verläuft im Außenbereich (Sprühbereich) von z.B. der Badewanne in einem abstand von 60cm (rund um die Wanne) und erstreckt sich bis in eine Höhe von 2,25m. Jedoch entfällt dieser Bereich bei Duschen ohne Wanne (Duschanlagen mit Bodenablauf).

Jegliche elektrischen Gegenstände müssen für die jeweiligen Bereiche zugelassen und eindeutig gekennzeichnet sein; auf jeden Fall müssen sie über eine VDE Kennzeichnung verfügen.

Vorgeschrieben sind, für Neubauten oder im Rahmen von Modernisierungen, das Vorsehen eines FI-Schutzschalters für die Absicherung der Sanitärräume.

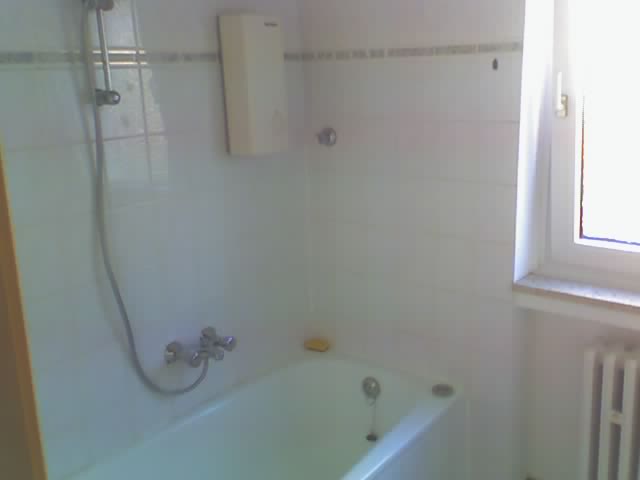

Diese Installation wirkt für die Person unter der Dusche mit Sicherheit nicht gerade vertrauenserweckend

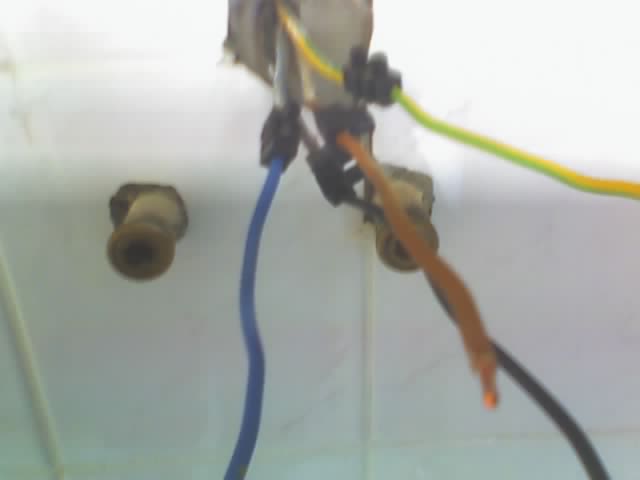

Kann man hier sagen: “Zum Glück sieht die Person nicht was sich dahinter verbirgt...”



Potentialausgleich bei Stahl Dusch- und Badewannen

Laut DIN VDE 0100-701 ist das Anschließen an den Potentialausgleich nicht mehr vorgeschrieben, jedoch aber auch nicht verboten. Badewannen oder Duschwannen gehören nicht zu den fremden leitfähigen Teilen.

Da eine Badewanne nur innerhalb eines Raums zur Aufstellung kommt, gilt sie auch nicht als fremdes leitfähiges Teil, weil sie damit auch kein Potential einführen kann.




Sollte noch Fragen bestehen, helfe ich gerne weiter ;-)
