Hydraulischer Abgleich
Beispiel:
Systemtemperatur: 70°C/55°C => 15 K
Material: Stahlrohr (max R-Wert 120 Pa/m)
Ventile: Danfoss RA-N 15
Einzelwiderstände werden mit einem Zuschlag von 50%
berücksichtigt
Vorgehensweise:
-
Ermittlung des ungünstigen Heizkörpers
-
Festlegung der Rohrdimension
-
Einstellung des KV-Wertes
-

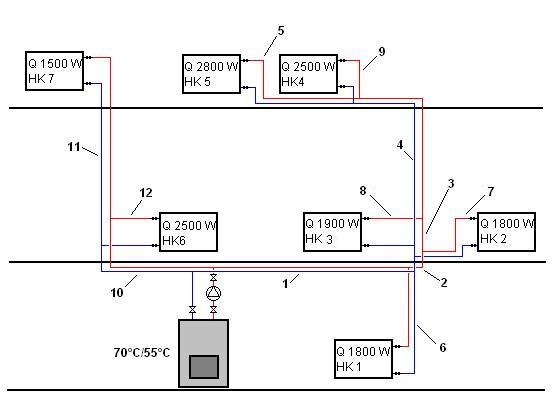

Abgleichen verschiedener HK´s als Beispiel
-
Auswahl einer geeigneten Pumpe
ll
| TS 1 | TS 2 | TS 3 | TS 4 | TS 5 | TS 6 | TS 7 | TS 8 | TS 9 | TS 10 | TS 11 | TS 12 |
| 8,0 | 0,8 | 1,2 | 2,3 | 1,7 | 1,2 | 1,1 | 0,9 | 0,8 | 4,2 | 2,8 | 0,9 |
(Länge der einzelnen TS x2 nehmen, da Vorlauf und Rücklauf
!!!)
Ermittlung des ungünstigsten Heizkörper:
Wattleistung des Heizkörpers durch die Gesamt-Rohrlänge teilen.
HK 5 ist ungünstigster Heizkörper: 2800 Watt auf 28m => 100 W/m
| Teilstrecke Nr. |
Wärmemenge Q (W) |
Wassermenge
|
l m |
d bzw. DN |
v m/s |
R Pa/m
|
l x R Pa |
| 1 | 10800 | 618,91 | 16 | 25 | 0,32 | 55 | 880 |
| 2 | 9000 | 515,76 | 1,6 | 20 | 0,42 | 120 | 192 |
| 3 | 7200 | 412,61 | 2,4 | 20 | 0,34 | 80 | 192 |
| 4 | 5300 | 303,73 | 4,6 | 20 | 0,24 | 45 | 207 |
| 5 | 2800 | 160,46 | 3,4 | 15 | 0,24 | 65 | 221 |
|
Summe: |
1692 |
kg/hWiderstände Ventile HK 5:
Rücklauf - 1000 Pa (voll geöffnet)
Diagramm
Vorlauf - 4100 Pa (voll geöffnet Stellung "N")
aus
Diagramm abgelesen
Widerstand bis HK 5:
| Summe Pa + | Zuschlag 50% + | VL Ventil + | RL Ventil | Summe Pa |
| 1692 Pa | 1692 Pa | 4100 Pa | 1000 Pa | 8484 |
Abgleichen von HK 1:
Zur Verfügung von HK 5 aus Teilstrecke 2-5:
| Teilstrecke Nr.
|
Wärmemenge Q (W)
|
Wassermenge
|
l m
|
d bzw. DN
|
v m/s |
R Pa/m |
l x R Pa |
| 2 | 9000 | 515,76 | 1,6 | 20 | 0,42 | 120 | 192 |
| 3 | 7200 | 412,61 | 2,4 | 20 | 0,34 | 80 | 192 |
| 4 | 5300 | 303,73 | 4,6 | 20 | 0,24 | 45 | 207 |
| 5 | 2800 | 160,46 | 3,4 | 15 | 0,24 | 65 | 221 |
| =12 m |
Summe: |
812 | |||||
| --- | |||||||
| 6 | 1800 | 103,15 | 1,2 | 15 | 0,15 | 28 | 33,6(+50% = 67,2) |
Zur Verfügung von HK 5 aus Teilstrecke 2-5:
| Summe Pa + | VL Ventil + | RL Ventil | Summe Pa |
| 812 | 4100 (HK 5) | 1000 (HK 5) | 5912 |
Ergebnis:
5912 (TS 2-5) - 67.2 (TS 6) = 5844.8 Pa
Widerstand Ventil KV HK 1:
Vorlauf - (103,15 Kg/h und 5845 Pa):
6 Diagramm
Pumpenauswahl
Die Pumpenauswahl bezieht sich auf die Gesamtfördermenge (371,45 = 0,371 m³/h)
und der Förderhöhe aus Berechnung des Gesamtwiderstandes zum ungünstigsten
Heizkörpers ( h=> 8484 Pa = 84,84 mbar = 0.8484 mWs).
Aus Diagramm des Pumpenherstellers die Daten vergleichen und die passende
Pumpe auswählen. Aus energetischen Gründen sollte die Auswahl auf eine
elektronische Pumpe fallen.
Sollten erhebliche Probleme bestehen, kann das folgende Beispiel als Verständnis-Hilfe für den Hydraulischen-Abgleich vielleicht weiterhelfen.
