U-Wert unter Berücksichtigung von Luftschichten
Wenn sich in einem Bauteil eine Luftschicht befindet, muss der Wert für Luftschichten aus der Tabelle entnommen werden.
Hierbei ist zu beachten um welche Art Luftschicht es sich handelt.
Diese sind:
- ruhende Luftschicht
- schwach belüftet
- stark belüftet
Tabelle 2
|
Dicke der Luftschicht [mm] |
Richtung des Wärmestroms |
| Aufwärts | Horizontal | Abwärts | |
| 0 | 0,00 | 0,00 | 0,00 |
| 5 | 0,11 | 0,11 | 0,11 |
| 7 | 0,13 | 0,13 | 0,13 |
| 10 | 0,15 | 0,15 | 0,15 |
| 15 | 0,16 | 0,17 | 0,17 |
| 25 | 0,16 | 0,18 | 0,19 |
| 50 | 0,16 | 0,18 | 0,21 |
| 100 | 0,16 | 0,18 | 0,22 |
| 300 | 0,16 | 0,18 | 0,23 |
*Zwischenwerte sind durch interpolieren zu ermitteln
- Wenn es sich um eine ruhende Luftschicht handelt, weicht die Berechnung des U-Wertes nicht von der normalen Berechnungsweise ab. Wenn der Widerstand "R" berechnet wird, wird der Wert aus der Tabelle anstatt d/Lambda eingesetzt.
- Bei einer schwachen Hinterlüftung, wird nur noch die Hälfte des Tabellenwertes eingesetzt. Hier ist eine Ausnahme bei Außenschichten (zwischen Luftschicht und Umgebung) mit d/ - Werten >0,15m²K/W zu beachten.
- Alle Bauteile/Schichten hinter einer starken Hinterlüftung fallen aus der U-Wert Berechnung komplett raus. Somit wäre das Anbringen von einer Dämmschicht hinter dieser Luftschicht nicht von Vorteil das sie bei dem U-Wert nicht berücksichtigt wird.
Bildliche Darstellung zur Verdeutlichung (Decke aufwärts):

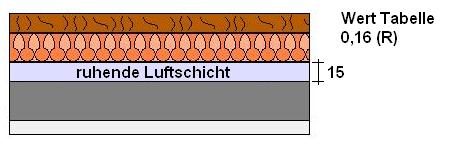

Ruhende Luftschicht

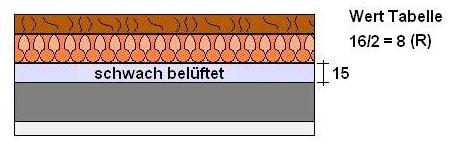

Schwach belüftet

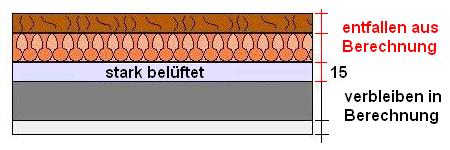

Stark belüftet
