Berechnung von Dämmstärken zur Erfüllung der Anforderungen der EnEV



Beispielaufgabe

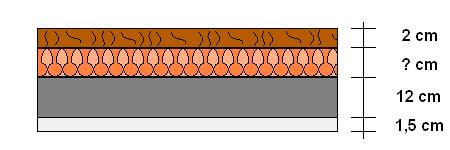

Eine bestehende Decke zum nicht ausgebauten DG hat folgenden Aufbau:

  • 1,5 cm Putz Lambda 1,7 m²/WK

  • 12 cm Stahlbeton Lambda 2,1 m²/WK

  • 2 cm Bauplatten Lambda 0,86 m²/WK

Diese Decke soll nach EnEV gedämmt werden. Dazu sollen die Bauplatten entfernt werden, eine Dämmung der Wärmeleitfähigkeitsgruppe 035 aufgelegt und darüber 2 cm Holzbretter (Buche) aufgelegt werden.

Frage

Welche Dämmstärke muss gewählt werden?

Vorgehensweise

1.) Forderung nach EnEV feststellen (in diesem Fall U-Wert max. 0,3 W/m²K)

2.) Berechnung des vorhandenen Widerstandes

3.) Berechnung der geforderten Dämmstärke

Schritt 2:

Schritt 3

d Dämmung = 10,6cm

Gewählte Dämmung: 12cm

Schlussrechnung



Anhang 5

Anforderungen zur Begrenzung der Wärmeabgabe

von Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen (zu § 12 Abs. 5)

1. Die Wärmeabgabe von Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen ist durch Wärmedämmung nach Maßgabe der Tabelle 1 zu begrenzen.

Tabelle 1

Wärmedämmung von Wärmeverteilungs- und Warmwasserleitungen sowie Armaturen

Zeile

Art der Leitungen/Armaturen



Mindestdicke der Dämmschicht, bezogen auf eine Wärmeleitfähigkeit von 0,035 W/(m·K)



1

Innendurchmesser bis 22 mm

 20 mm
2

Innendurchmesser über 22 mm bis 35 mm

 30 mm
3

Innendurchmesser über 35 mm bis 100 mm

 gleich Innendurchmesser
4

Innendurchmesser über 100 mm

 100 mm
5

Leitungen und Armaturen nach den Zeilen 1 bis 4 in Wand- und Deckendurchbrüchen, im Kreuzungsbereich von Leitungen, an Leitungsverbindungsstellen, bei zentralen Leitungsnetzverteilern



 1/2 der Anforderungen der Zeilen 1  bis 4



6

Leitungen von Zentralheizungen nach den Zeilen 1 bis 4, die nach Inkrafttreten dieser Verordnung in Bauteilen zwischen beheizten Räumen verschiedener Nutzer verlegt werden



 1/2 der Anforderungen der Zeilen 1  bis 4



7

Leitungen nach Zeile 6 im Fußbodenaufbau

 6 mm
